Мастер-копия DVCPRO 576i SD

1. Что создаёт этот процесс

Файл стандартного разрешения мастер-копии DVCPRO 576i50 в контейнере MOV, несущий аудио PCM 16-бит и флаг соотношения сторон при отображении 16:9 — пригодный для приёма в устаревшие вещательные цепочки и SD-архивных мастеров.

2. Когда использовать

• Вы доставляете в устаревшую SD-цепочку плейаута, которая ожидает DVCPRO 50/25 Мбит/с в обёртке MOV со встроенным аудио PCM.
• Вы приводите и архивируете до-HD мастер так, чтобы он сохранился в формате, который старые NLE (Avid Media Composer, Final Cut Pro 7) принимают нативно.
• Вы создаёте совместимый SD-обменный файл для предприятий, чьи аппаратные декодеры старше H.264 — DVCPRO — это внутрикадровый кодек с фиксированным битрейтом, который старые карты приёма декодируют аппаратно.

3. Входы

• Исходный файл — любой прогрессивный или чересстрочный источник, который платформа может демультиплексировать. Картинка обрамляется леттербоксом в активную область 4:3 внутри растра 576i, поэтому соотношение сторон источника может быть шире 16:9 без обрезки.
• Переменные:
  • $input_url — URL исходного файла.
  • $output_url — URL назначения, на который загружается готовый MOV.

4. Выход

• Файл — контейнер MOV, несущий закодированный в DVCPRO видеопоток в растре 576i50 (720×576 чересстрочно, 25 кадров/с, 25 Мбит/с), помеченный соотношением сторон при отображении 16:9, и аудиопоток PCM знаковый 16-бит little-endian.
• Назначение — записывается узлом Upload на URL, заданный в $output_url.

5. Обзор процесса

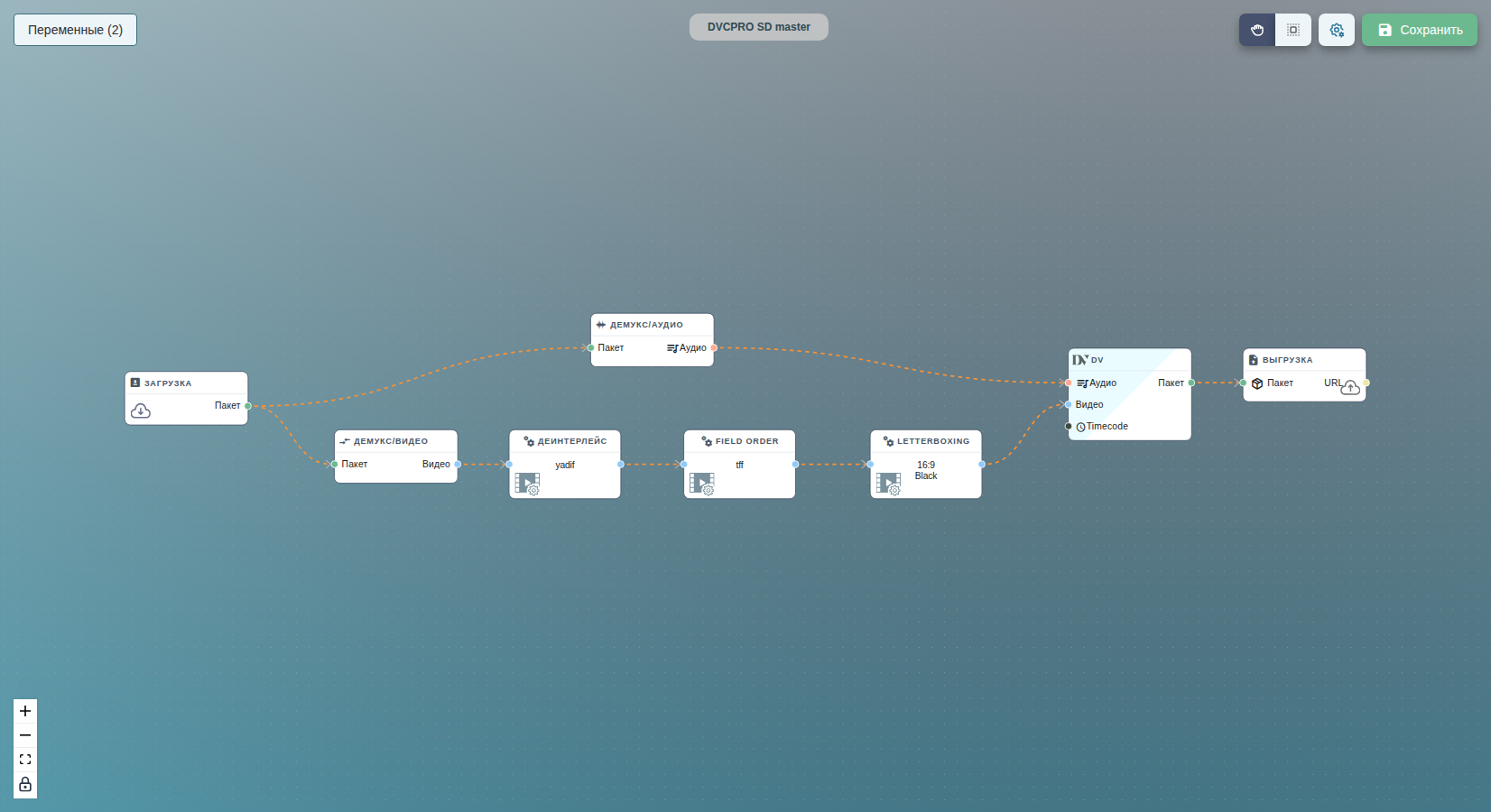

Источник забирается из $input_url и разделяется на два пути. Узел map/audio выбирает аудиопоток источника и маршрутизирует его прямо на вход Audio кодера DV. Параллельно узел map/video берёт видеопоток источника, передаёт его фильтру Letterbox, формирующему картинку в активную область 4:3 внутри кадра 576i, чтобы вещательная подача 16:9 осталась неизменной, затем фильтру Field Order, штампующему флаг bottom-field-first, требуемый чересстрочной доставкой. Узел DV кодирует видео в профиле DVCPRO/576i50, встраивает конфигурацию аудио PCM на том же шаге и записывает объединённый поток в контейнер MOV; Upload приземляет файл на $output_url.

6. Настройка по узлам

Letterbox (vf/letterbox)

Дополняет видео выше по потоку чёрными полосами, чтобы активная картинка вписалась в целевое соотношение сторон при отображении внутри закодированного растра. В этом процессе кадр 576i несёт контент 16:9 с активной областью 4:3 внутри — Letterbox рисует окружающий пиллербокс, чтобы закодированная картинка совпала с устаревшим соглашением подачи 16:9-в-4:3 без обрезки источника.

Параметры этого примера:

• Aspect Ratio — 16:9. Целевое соотношение, в которое вписывается активная картинка. С источником 16:9 это сквозной пропуск; с более широким источником фильтр добавляет верхние/нижние чёрные полосы; с источником 4:3 — левые/правые пиллербоксные полосы.
• Color — Black. Цвет заливки полос. Оставляйте Black для вещательных поставок; выбирайте другой цвет, только когда назначение — пруф контроля качества, и оттенок-маркер помогает рецензентам с одного взгляда заметить активную область.

Field Order (vf/fieldorder)

Штампует чересстрочный порядок полей на видео, чтобы кодер ниже по потоку, контейнер и любой аппаратный декодер, читающий файл, сошлись на том, какое поле рисуется первым. Порядок полей важен для чересстрочной доставки — ошибка в нём вызывает дрожание картинки на плейауте, поскольку чередующиеся поля предъявляются в неверной последовательности.

Параметры этого примера:

• Field Order — bff (bottom field first). Соглашение доставки DVCPRO/576i50, используемое в этом процессе. Переключите на tff (top field first), когда принимающая цепочка ожидает этот порядок — обычно для HD чересстрочных форматов. Всегда сопоставляйте порядок полей, который документирует система плейаута ниже по потоку, а не флаг источника, который может быть устаревшим.

DV (dv)

Семейство DV — DV, DVCPRO и DVCPROHD — это долгоживущий внутрикадровый вещательный промежуточный формат. Каждый кадр независимо сжимается на фиксированном битрейте (25 Мбит/с для DV / DVCPRO 25, 50 Мбит/с для DVCPRO 50, 100 Мбит/с для DVCPROHD), так что покадрово точная перемотка, обрезка и приведение дёшевы, а повреждённый кадр никогда не портит соседей. Устаревшие карты приёма, ленточные деки и старые NLE декодируют DV аппаратно. Современные поставки редко требуют DV, но он остаётся каноническим до-HD мастер-форматом и типом файла, который многие архивные конвейеры всё ещё ожидают.

Форма DV необычна: один узел несёт видеокодер, мультиплексор контейнера и конфигурацию аудио. Отдельного кодера аудио ниже по потоку для дорожки PCM нет — поле Audio Codec в этой форме решает, как аудиовход выше по потоку записывается в файл. Задайте контейнер и аудиокодек здесь, и узел выдаёт готовый MOV (или MXF) напрямую.

Параметры этого примера:

• Profile — DVCPRO/576i50. Выбирает вариант кодека и растр / частоту кадров, которые пишет кодер. DVCPRO/576i50 — это 25-Мбит/с профиль PAL SD чересстрочный (720×576 при 25 кадрах/с, два поля). Переключите на другой профиль DVCPRO/DVCPROHD, когда спецификация требует 480i NTSC, прогрессивный SD или HD; список профилей покрывает каждый растр и частоту кадров семейства DV.
• Aspect Ratio — 16:9. Флаг соотношения сторон при отображении, записываемый в заголовок файла — то, что плеер читает, чтобы знать, как растягивать декодированный растр 720×576 на экране. Сопоставьте с соотношением Letterbox выше: когда активная картинка сформирована 16:9 внутри растра 4:3, задайте 16:9 здесь, чтобы потребительские плееры предъявляли её правильно. Другое допустимое значение — 4:3.
• Format — mov. Контейнер, в который оборачивается закодированный поток. mov — вещательный и NLE-стандарт для DV; переключите на mxf, когда принимающая цепочка — вещательный плейаут, ожидающий MXF OP1a. Оставление поля пустым позволяет платформе выбрать значение по умолчанию из графа выше по потоку — задайте его явно под спецификацию доставки.
• Audio Codec — pcm_s16le. Аудиокодек, записываемый рядом с закодированным видео — PCM 16-бит little-endian — канонический несжатый аудиоформат в паре с DV внутри MOV. Переключите на pcm_s16be, когда назначение — контейнер MXF или big-endian система захвата. Оставляйте пустым только когда граф выше по потоку уже поставляет полностью закодированный аудиопоток.
• Output Filename — пусто. Готовый MOV наследует имя файла из URL назначения Upload ($output_url) ниже по потоку. Задайте это поле, чтобы переопределить унаследованное имя фиксированным именем файла, или переменной процесса, когда оператор выбирает имя на задачу.

7. Запуск

1. Откройте Процессы → Создать и либо соберите граф выше, либо импортируйте шаблон мастер-копии DVCPRO 576i SD.
2. Задайте $input_url равным URL исходного файла, который хотите смастерить.
3. Задайте $output_url равным URL назначения для готового MOV.
4. Если принимающая цепочка ожидает top-field-first, а не bottom-field-first, откройте узел Field Order и переключите Field Order на tff.
5. Нажмите Запустить либо привяжите процесс к папке мониторинга для автоматической обработки. MOV попадёт на $output_url, когда задача завершится.

8. Варианты

• Переключите DV Profile на DVCPRO50/576i50 для 50 Мбит/с PAL SD, когда спецификация требует более высокий битрейт DVCPRO 50; остальная часть графа остаётся без изменений.
• Переключите Profile на DVCPRO/480i60, а Field Order Field Order — под совпадение для мастера NTSC SD.
• Повысьте до HD, переключив Profile на один из вариантов DVCPROHD/720p* или DVCPROHD/1080i*; добавьте фильтр Scale выше Letterbox, когда растр источника ещё не совпадает с выбранным HD-растром.
• Измените DV Format на mxf для мастера OP1a MXF и Audio Codec на pcm_s16be под соглашение аудио MXF.

9. Связанное

• H.264 HD — современная HD-поставка MP4, когда назначение — потребительский стриминг, а не вещательный SD.
• Вещательный мезонин XDCAM HD — HD-вещательный аналог этого SD-мастера, тоже обёрнутый в MOV с аудио PCM.
• Мастер-копия анимации QTRLE (MOV) — ещё один обёрнутый в MOV мастер, для анимации, а не вещательного SD.

10. Заметки

Узел DV объединяет кодирование видео, мультиплексирование контейнера и конфигурацию аудио в одну плитку, потому что семейство DV проектировалось как преобёрнутый поток поверх IEEE-1394 / FireWire: аппаратные декодеры и ленточные деки ожидают аудиокадры, перемежённые с каждым видеокадром DV на фиксированных позициях сэмплов, а контейнер — часть контракта кодека, а не независимый слой мультиплексирования. Форма отражает эту историю — задайте профиль кодера, формат сэмплов аудио и обёртку в одном месте, и узел выдаёт готовый файл, который не нужно собирать никакому узлу ниже по потоку.
