af/join

1. Сводка

Объединяет несколько моно- или стереопотоков аудио в один многоканальный поток. Выходная раскладка каналов (моно, стерео, 5.1, 7.1) определяет, сколько входных контактов выставляет узел и какой канал заполняет каждый контакт в итоговой раскладке. Берите его, когда источник поставляет объёмный микс отдельными дорожками, а поставка ожидает один многоканальный поток.

2. Когда использовать

• Собираете дорожку объёмного звука 5.1 из шести мономоносов (FL, FR, FC, LFE, BL, BR) перед кодированием AC-3 или E-AC-3.
• Сводите разделённые языковые стемы — диалог, музыку и эффекты, записанные отдельными монодорожками, — в одну стереопрограмму.
• Повышаете моноисточник до стереораскладки, дублируя одно содержимое в оба канала перед кодером, работающим только со стерео.
• Готовите раскладку 7.1, требуемую иммерсивной поставкой, когда источник несёт восемь дискретных моноканалов.

3. Входы

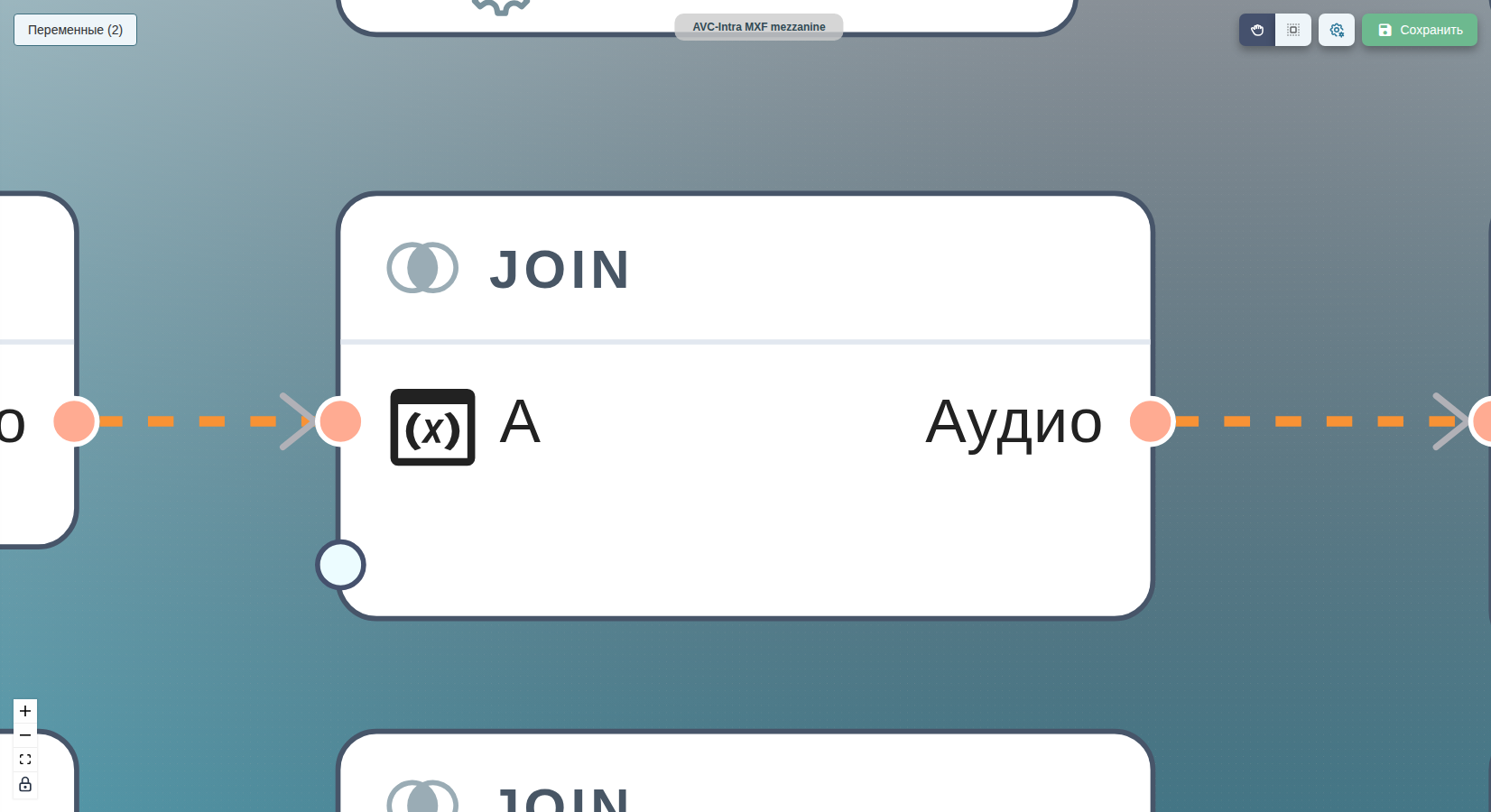

Число входных контактов меняется с выбранной раскладкой Layout. Каждый контакт подписан целевым каналом, который он питает (FL, FR, FC, LFE, BL, BR для 5.1; FL, FR для стерео; один контакт для моно). Подключите источник аудио выше по потоку, который должен заполнить каждый слот канала.

• <channel> — filtergraph.AudioTransform. Один аудиопоток на каждый канал в выбранной раскладке.

  Совместимые узлы выше по потоку:

  • map/audio — выбирает, какой аудиопоток источника идёт в каждый слот канала.

4. Выходы

• Audio — filtergraph.AudioTransform. Объединённый многоканальный аудиопоток, готовый питать кодер или другой фильтр.

  Совместимые узлы ниже по потоку:

  • aac — кодирует аудиодорожки кодеком AAC.
  • ac3 — кодирует аудиодорожки как Dolby Digital (AC-3) — каноническая цель объёмного звука для схемы «6 моно → 5.1».
  • af/aformat — приводит аудио к заданному формату сэмплов.
  • af/aresample — пересэмплирует аудио к целевой частоте дискретизации.
  • af/stereo — приводит аудио к стерео или фиксирует стереораскладку.
  • eac3 — кодирует аудио через Dolby Digital Plus (E-AC-3).
  • pcm — записывает несжатое аудио PCM — каноническая цель для мезонинов PCM, собранных из объединённых стемов.

5. Параметры

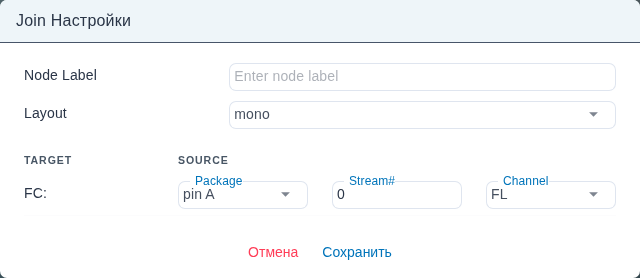

Форма «Настройки» имеет шапку, за которой следует поканальная матрица. Матрица растёт или сжимается с выбранной раскладкой Layout.

• Node Label (string, по умолчанию пусто)

  Произвольное имя, отображаемое на плитке узла на холсте.

  • Что задаёт. Подпись над плиткой; на аудио не влияет.
  • Когда менять. Задавайте, когда в одном графе несколько узлов af/join (например, параллельная стереопрограмма и рендеринг 5.1), чтобы каждый был узнаваем с одного взгляда.

• Layout (enum, по умолчанию mono)

  Выходная раскладка каналов.

  • Что задаёт. Число и идентичность каналов в объединённом потоке. Выбор определяет, сколько входных контактов узел выставляет на холсте и какие слоты каналов появляются в поканальной матрице ниже.
  • Когда менять. Выбирайте mono, чтобы свести один источник в единый канал; stereo — для пары FL/FR из двух мономоносов или для стереопрограммы из миксов «диалог + музыка + эффекты»; 5.1 — для канонической цели FL/FR/FC/LFE/BL/BR перед кодированием AC-3; 5.1(side) — когда требования предписывают боковое размещение SL/SR вместо тыловых; 7.1 — для иммерсивных целей объёмного звука.
  • Допустимые значения. mono, stereo, 5.1, 5.1(side), 7.1.
  • Обязательно. да.

Поканальное сопоставление (матрица Target / Source)

Каждая строка матрицы — один выходной канал в выбранной раскладке. Столбец Target называет слот канала (FL, FR, FC, LFE, BL, BR для 5.1). Три входных поля на стороне Source указывают, откуда берутся сэмплы этого канала.

• Package (enum)

  • Что задаёт. Какой входной контакт этого узла af/join питает выбранный канал. Список перечисляет контакты, выставленные текущей раскладкой (по одной записи на подключение выше по потоку).
  • Когда менять. Выбирайте контакт, подключённый к тому стему-источнику, который должен попасть в этот канал — например, выберите контакт, подключённый к стему BL, в строке BL, а не в строке FL, чтобы не получить переставленное поле объёмного звука.
  • Обязательно. да.

• Stream# (int, по умолчанию 0)

  • Что задаёт. Индекс аудиопотока внутри выбранного пакета — полезно, когда контакт выше по потоку несёт более одного аудиопотока (типично для map/audio, питаемого многодорожечным источником).
  • Когда менять. Оставляйте 0, когда контакт выше по потоку несёт один аудиопоток. Переходите на 1, 2, …, когда у источника несколько аудиодорожек и только одна из них должна питать этот канал.

• Channel (enum)

  • Что задаёт. Какой канал внутри потока-источника направляется в целевой слот.
  • Когда менять. Задавайте имя исходного канала (например, FC, когда контакт-источник несёт центральную монодорожку), чтобы выходной канал получал аудио из соответствующего исходного канала. Для сборок «6 моно → 5.1» каждая строка использует единственный канал контакта-источника, и поле остаётся на сопоставлении по умолчанию.

6. Пример

Полный разбор — переменные, настройка каждого узла и ожидаемый результат — смотрите в 5.1 surround AC-3 MP4.

7. Где используется

• 5.1 surround AC-3 MP4 — объединяет шесть моноисточников в раскладку FL/FR/FC/LFE/BL/BR, питающую кодирование AC-3 5.1.
• AVC-Intra MXF broadcast mezzanine — объединяет отдельные моностемы в стереораскладку перед мезонином PCM в вещательном MXF.

8. Антипаттерны

• Слоты каналов подключены не к тому контакту. Постановка стема BL на слот BR (или любое другое сдвинутое сопоставление в матрице) даёт поставку, которая декодируется без предупреждения, но с развёрнутым полем объёмного звука. Проверяйте матрицу Target → Source перед публикацией — читайте каждую строку и убеждайтесь, что стем-источник и целевой канал — одна и та же буквенная пара.
• Объединение дорожек на разных частотах дискретизации. Все входные контакты должны совпадать по частоте; смешанные частоты вызывают тихий дрейф или отказ при кодировании. Ставьте af/aresample на каждую ветвь выше по потоку перед этим узлом, чтобы каждый контакт входил на одной частоте.
• Несоответствие раскладки и числа каналов источника. Выбор 5.1 при подключённых лишь четырёх контактах выше по потоку даёт тишину в несопоставленных слотах. Выбирайте раскладку под число стемов-источников или осознанно подключайте тихие стемы в пропуски.
• Пропуск проверки громкости ниже по потоку. Объединение стемов складывает их громкость так, что может обрезать пик программы или сместить воспринимаемую громкость. Проверяйте против целевой громкости поставки после этого узла — стандартная схема ставит шаг измерения перед кодированием.
