map/timecode

1. Сводка

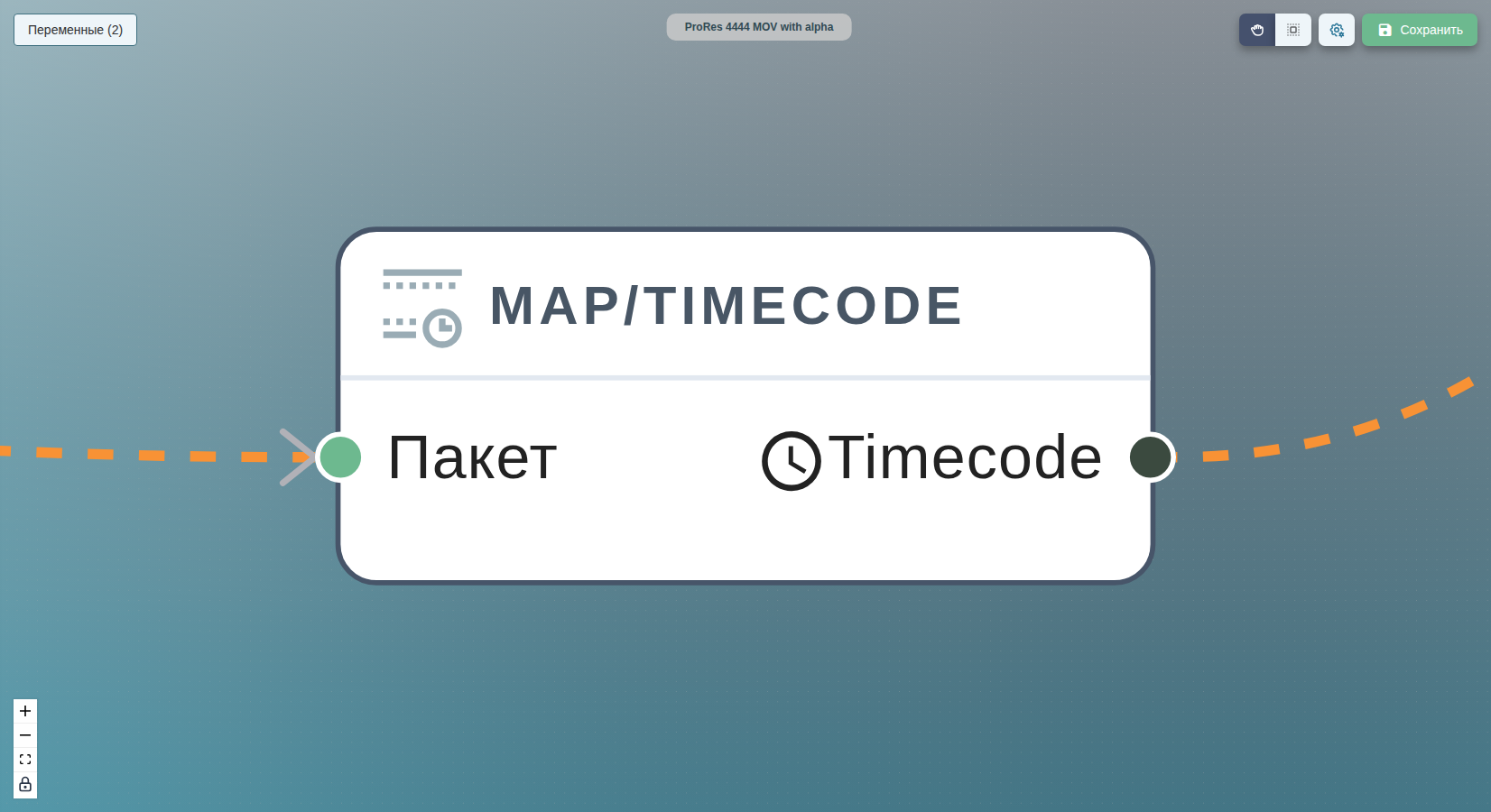

Извлекает начальный таймкод программы из входящего пакета и передаёт его на контакт Timecode мультиплексора ниже по потоку. Необходим для монтажных и вещательных процессов, которые должны сохранить начальный TC источника через перекодирование, конформ и доставку.

2. Когда использовать

• Сохраняете таймкод источника через перекодирование, чтобы дорожка TC поставки совпадала с монтажной ссылкой, а не с часами выхода кодера от нуля.
• Несёте таймкод в мезонинную поставку (prores, dv, xdcam или архив mov / mxf) для монтажных или выходных систем ниже по потоку, которые его читают.
• Выравниваете несколько поставок к общей ссылке, чтобы EDL, инструменты конформа и станции контроля качества фиксировались на одном начальном кадре.

3. Входы

• Package — core.Package. Исходный пакет, чей таймкод читается. Обязателен.

  Совместимые узлы выше по потоку:

  • concat — сшивает несколько пакетов встык в один непрерывный пакет.

  • download — конечная точка источника, забирающая пакет по URL.

  • mp4 — мультиплексированный пакет MP4, поданный обратно в цепочку повторного маппинга.

  • analyze — передаёт прозондированный пакет дальше, чтобы одна цепочка и зондировала, и продолжала вниз по потоку.

  • decide — передаёт пакет, когда срабатывает его условие.

  • mdecide — передаёт пакет по той ветви, которая совпала.

  • delay — повторно выдаёт пакет после заданного ожидания.

  • mov — упаковывает потоки в контейнер QuickTime MOV.

  • mxf — упаковывает потоки в контейнер MXF.

  • ts — упаковывает потоки в транспортный поток MPEG-2 (.ts).

  • dv — записывает файл Digital Video (DV) в один шаг — кодек и контейнер в одном узле.

  • prores — записывает мезонинный файл Apple ProRes.

  • xdcam — записывает XDCAM-совместимый файл MXF OP1a.

  • dash — упаковывает закодированные аудио, видео и необязательные дорожки субтитров в манифест MPEG-DASH с сопутствующими файлами сегментов.

  • hls3 — упаковывает закодированные дорожки аудио и видео в плейлист HLS v3 с сегментами транспортного потока MPEG-2.

  • hls5 — упаковывает закодированные аудио, видео и необязательные дорожки субтитров в плейлист HLS v5 на основе фрагментированного MP4 (fMP4).

4. Выходы

• Timecode — *core.Timecode. Исходный таймкод, готовый к подключению на контакт Timecode мультиплексора ниже по потоку.

  Совместимые узлы ниже по потоку:

  Контейнерные мультиплексоры mov и mxf и файловые упаковщики dv, prores и xdcam выставляют входной контакт Timecode. Они появятся здесь по мере публикации.

5. Параметры

Диалог «Настройки» — один столбец с одним полем.

• Node Label (string, по умолчанию пусто)

  Произвольное имя, отображаемое на плитке узла на холсте.

  • Что задаёт. Подпись над плиткой; на извлечённый таймкод не влияет.
  • Когда менять. Задавайте, когда в одном графе сосуществуют несколько ссылок на таймкод — например, по одной на каждый вход concat, — чтобы источник сохранившегося TC был узнаваем с одного взгляда.

6. Пример

Полный разбор — переменные, настройка каждого узла и ожидаемый результат — смотрите в QTRLE animation master (MOV).

7. Где используется

• QTRLE animation master (MOV) — переносит начальный таймкод программы источника в мезонин MOV, чтобы дорожка TC поставки совпадала с монтажной ссылкой.

8. Антипаттерны

• Отсутствие маппинга таймкода через перекодирование. Без подключённого узла map/timecode вход Timecode мультиплексора ниже по потоку остаётся пустым, и дорожка TC поставки перезапускается с 00:00:00:00. Монтажные и конформ-инструменты тогда выходят из синхронизации со ссылкой источника. Подключайте контакт Timecode всякий раз, когда требования поставки нуждаются в совпадающем начальном TC.
• Маппинг часов не из того источника в цепочке concat. При склейке клипов в одну программу пронести может только TC одного источника; выбирайте источник, чей начальный TC совпадает с монтажной ссылкой, и оставляйте TC остальных неотображённым. Иначе TC поставки дрейфует на каждой границе склейки.
• Допущение, что мультиплексор принимает контакт. Только mov, mxf, dv, prores и xdcam выставляют вход Timecode. mp4, ts, dash, hls3 и hls5 — нет; подключение map/timecode к ним проваливает проверку. Используйте контейнер, несущий TC, или примите, что таймкод не распространяется.

9. Заметки

• Заголовок диалога — Map/Timecode Node Settings. Форма «Настройки» не выставляет регулятор индекса сегодня; узел выбирает единственную дорожку таймкода источника. Граф побеждает над опорными дампами, когда они расходятся.
