map/video

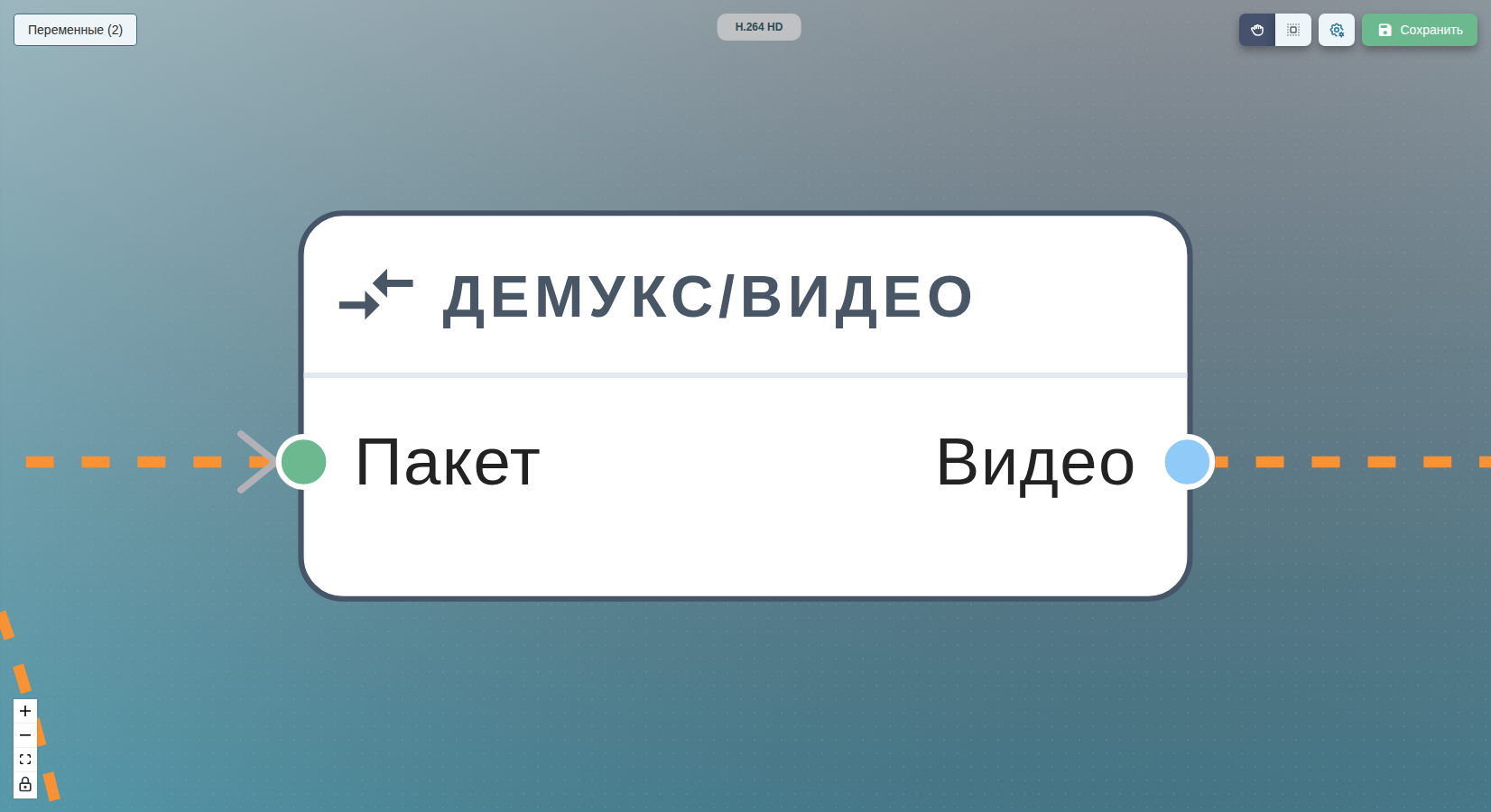

map/video извлекает видеодорожку из исходного пакета в цепочку copy + mp4.

1. Сводка

Извлекает видеодорожку из входящего пакета, чтобы её можно было обработать цепочкой видеофильтров или кодером. Каждый процесс, затрагивающий видео, начинается с map/video сразу после источника, потому что остальная видеоцепочка не может подключиться к Package — ей нужен видеопоток.

2. Когда использовать

  • Отделяете видео от многодорожечного источника для обработки фильтрами и кодером перед повторным мультиплексированием в поставку.
  • Выбираете конкретную дорожку из многоракурсного, прокси- или камера-оригинального файла, несущего более одного видеопотока.
  • Делите источник так, чтобы две параллельные цепочки (мастер полного разрешения, масштабированный прокси) работали с одним видео без повторного скачивания.

3. Входы

  • Package — core.Package. Исходный пакет, из которого извлекается видео. Обязателен.

    Совместимые узлы выше по потоку:

    • concat — сшивает несколько пакетов встык в один непрерывный пакет.

    • download — конечная точка источника, забирающая пакет по URL.

    • mp4 — мультиплексированный пакет MP4, поданный обратно в цепочку повторного маппинга.

    • analyze — передаёт прозондированный пакет дальше, чтобы одна цепочка и зондировала, и продолжала вниз по потоку.

    • decide — передаёт пакет, когда срабатывает его условие.

    • mdecide — передаёт пакет по той ветви, которая совпала.

    • delay — повторно выдаёт пакет после заданного ожидания.

    • mov — упаковывает потоки в контейнер QuickTime MOV.

    • mxf — упаковывает потоки в контейнер MXF.

    • ts — упаковывает потоки в транспортный поток MPEG-2 (.ts).

    • dv — записывает файл Digital Video (DV) в один шаг — кодек и контейнер в одном узле.

    • prores — записывает мезонинный файл Apple ProRes.

    • xdcam — записывает XDCAM-совместимый файл MXF OP1a.

    • dash — упаковывает закодированные аудио, видео и необязательные дорожки субтитров в манифест MPEG-DASH с сопутствующими файлами сегментов.

    • hls3 — упаковывает закодированные дорожки аудио и видео в плейлист HLS v3 с сегментами транспортного потока MPEG-2.

    • hls5 — упаковывает закодированные аудио, видео и необязательные дорожки субтитров в плейлист HLS v5 на основе фрагментированного MP4 (fMP4).

4. Выходы

  • Video — filtergraph.VideoTransform. Видеопоток, готовый для фильтра или кодера.

    Совместимые узлы ниже по потоку:

    • vf/scale — масштабирует видео до заданных размеров.
    • x264 — программно кодирует видео H.264/AVC.

    Все видеофильтры (vf/crop, vf/dar, vf/deinterlace, vf/fieldorder, vf/format, vf/fps, vf/hwupload, vf/letterbox, vf/overlay) и дополнительные видеокодеры (x265, avcintra, ni264, qsv264) принимают тот же тип filtergraph.VideoTransform. copy и ccinject — также.

5. Параметры

Диалог настроек узла Map/Video с полями Node Label и Index.

Диалог «Настройки» — один столбец с двумя полями.

  • Node Label (string, по умолчанию пусто)

    Произвольное имя, отображаемое на плитке узла на холсте.

    • Что задаёт. Подпись над плиткой; на то, какая видеодорожка выбрана, не влияет.
    • Когда менять. Задавайте, когда в одном графе несколько узлов map/video — например, по одному на ракурс в многокамерном источнике или один для мастера полного разрешения и один для прокси-цепочки, — чтобы каждый выбор был узнаваем с одного взгляда.

  • Index (string, необязательно)

    Выбирает, какую видеодорожку внутри пакета извлечь.

    • Что задаёт. Нулевой индекс потока, выбранный из таблицы видеодорожек источника. Оставленный пустым, узел передаёт основную видеодорожку. Задайте 0, чтобы взять первую видеодорожку явно, 1 — для второй и т. д.
    • Когда менять. Большинство источников несут одну видеодорожку, и значение по умолчанию верно. Фиксируйте индекс для многоракурсных или камера-оригинальных файлов, где поставка должна зафиксироваться на конкретной дорожке.
    • Переменные. Не поддерживаются.

6. Пример

H.264 HD на холсте

Полный разбор — переменные, настройка каждого узла и ожидаемый результат — смотрите в H.264 HD.

7. Где используется

  • H.264 HD — извлекает видеодорожку из исходного пакета, прогоняет её через цепочку format / fps / DAR / scale в x264 и передаёт закодированное видео мультиплексору MP4.

8. Антипаттерны

  • Маппинг несуществующего индекса дорожки. У однодорожечного источника нет Index = 1; воркер проваливает задачу с ошибкой выхода за диапазон. Проверяйте число дорожек шагом analyze раньше в процессе, когда пул источников разнороден.
  • Пропуск шага маппинга. Видеофильтры и кодеры не могут подключиться напрямую к контакту Package. Без map/video проверка проваливается при сохранении процесса. Подключайте его первым шагом в каждой видеоцепочке.
  • Забытый маппинг обеих дорожек многоракурсного источника. Когда поставке нужны два параллельных рендерия (например, мастер плюс прокси), требуется два узла map/video — по одному на цепочку — даже если оба берут один Index = 0. Совместное использование одного узла маппинга подаёт один и тот же поток в обе цепочки и не даёт процессу выполнять их параллельно.

9. Заметки

  • Заголовок диалога — Map/Video Node Settings. Плитка на холсте показывает иконку и подпись, заданную в Node Label, или идентификатор узла (map/video), когда подпись не задана.
